Niyə Boru Qidalandırıcı Avtomatlaşdırılmış Boru İstehsal Xətlərinin Sorğusuz Aktivləşdiricisidir?

1. Boru qidalandırıcısının və onun müasir istehsalda rolunun müəyyən edilməsi

TheBoru qidalandırıcımis borular, dəmir borular, alüminium borular və paslanmayan polad borular kimi boru tipli materialların kəsici maşınlar, formalaşdırma presləri və qaynaq avadanlığı da daxil olmaqla aşağı axın emal maşınlarına avtomatik və ya yarı avtomatik çatdırılması üçün nəzərdə tutulmuş xüsusi avadanlıqdır. Özündə boru qidalandırıcısı xammalın saxlanması və istehsal prosesi arasında kritik interfeys rolunu oynayır və boruların davamlı, səmərəli istehsal axını saxlamaq üçün düzgün oriyentasiyada, məsafədə və sürətlə emal avadanlığına təqdim olunmasını təmin edir.

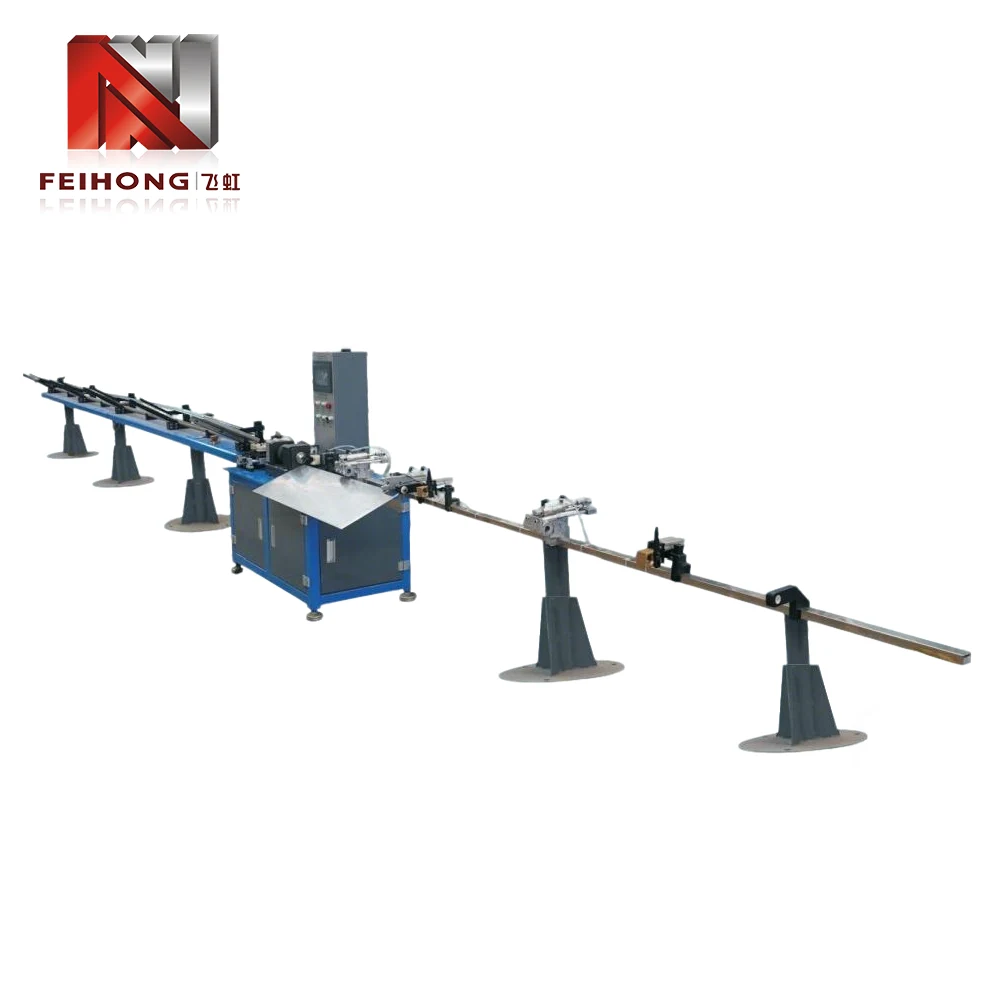

Müasir istehsal mühitində yüksək sürətli kəsmə maşını ilə birləşdirilmiş tam avtomatik boru qidalandırıcısı.

Ənənəvi istehsal mühitlərində boruların qidalanması əl ilə həyata keçirilirdi: operatorlar ayrı-ayrı boruları götürür, onları kəsici və ya emal maşınına yerləşdirir və hazır parçaları çıxarırdı. Bu yanaşma təkcə əmək tutumlu deyildi, həm də istehsalın sürəti və keyfiyyətində əhəmiyyətli dəyişkənlik yaratdı. Boru qidalandırıcısı materialın işlənməsi prosesini avtomatlaşdırmaqla bu səmərəsizliyi aradan qaldırır, minimum insan müdaxiləsi ilə yüksək həcmli istehsalı dəstəkləyən ardıcıl, təkrarlanan qidalanmaya imkan verir.

Boru qidalandırıcısının əhəmiyyəti sadə əmək qənaətindən kənara çıxır. Tam vaxtında istehsal və arıq istehsal prinsiplərinin üstünlük təşkil etdiyi müasir istehsalatda optimal məhsuldarlığa nail olmaq üçün emal avadanlığına davamlı, fasiləsiz material axını saxlamaq bacarığı vacibdir. Boru qidalandırıcısı buna mexaniki dəqiqlik, elektron idarəetmə və ağıllı hissetmənin kombinasiyası vasitəsilə nail olur və onu bir çox sənaye sahələrində avtomatlaşdırılmış boru emalı xətlərinin təməl daşına çevirir.

2. Boru qidalandırma avadanlığının texnoloji təkamülü

Boruların əl ilə idarə olunmasından günümüzün mürəkkəb boru qidalandırıcılarına qədər olan səyahət sənaye avtomatlaşdırmasının daha geniş trayektoriyasını əks etdirir. Bu təkamülü başa düşmək müasir boru qidalandırma sistemlərinin imkanlarını qiymətləndirmək üçün vacib kontekst təmin edir.

2.1 Boruların əl ilə idarə olunması dövrü

Boru və boru emalının ilk günlərində bütün materialların işlənməsi əl ilə həyata keçirilirdi. İşçilər ayrı-ayrı boruları saxlama rəflərindən götürür, kəsici və ya formalaşdırma maşınlarına aparır və onları emal avadanlığına əl ilə qidalandırırdılar. Bu yanaşma mahiyyət etibarı ilə insan faktorları ilə məhdudlaşırdı: yorğunluq, uyğunsuzluq və uzun növbələrdə sabit qidalanma sürətini saxlamaq mümkün deyildi. Bundan əlavə, əllə işləmə, xüsusilə ağır və ya iti kənarları olan borularla işləyərkən əhəmiyyətli təhlükəsizlik riskləri yaradırdı.

2.2 Mexanikləşdirilmiş yem sistemlərinin tətbiqi

İlk mexanikləşdirilmiş yem sistemləri 20-ci əsrin ortalarında meydana çıxdı, adətən boruları istehsal xətti boyunca hərəkət etdirmək üçün sadə diyircəkli konveyerlərdən və ya zəncirlə idarə olunan mexanizmlərdən istifadə edirdi. Bu ilk sistemlər bəzi əl səylərini azaltdı, lakin yükləmə və yerləşdirmə üçün hələ də operatorun müdaxiləsini tələb etdi. Onların yem uzunluğu və vaxtı üzərində dəqiq nəzarəti yox idi, bu da yüksək dəqiqlikli tətbiqlər üçün effektivliyini məhdudlaşdırırdı.

2.3 Kompüterlə idarə olunan boru qidalandırıcılarının yüksəlişi

1980 və 1990-cı illərdə proqramlaşdırıla bilən məntiq nəzarətçiləri (PLC) və servo motor texnologiyasının yaranması ilə boru qidalandırıcıları dramatik transformasiyaya məruz qaldı. Kompüterlə idarə olunan sistemlər kəsmə və ya formalaşdırma əməliyyatları üçün boruların ardıcıl yerləşdirilməsinə imkan verən qidalanma uzunluğunu, sürəti və sürətlənməni dəqiq tənzimləyə bilər. İnsan-maşın interfeyslərinin (HMIs) inteqrasiyası operatorlara parametrləri asanlıqla təyin etməyə və performansa nəzarət etməyə imkan verdi, quraşdırma vaxtını azaltdı və ümumi avadanlığın effektivliyini artırdı.

2.4 Müasir Boru Qidalandırıcısı: İntellekt və Bağlantı

Bugünkü boru qidalandırıcıları zavod miqyasında avtomatlaşdırma sistemləri ilə inteqrasiya üçün sensorları, məlumatların qeydini və rabitə protokollarını özündə birləşdirən yüksək mürəkkəb cihazlardır. Müasir boru qidalandırıcıları dəyişən şərtlərdə optimal qidalanma performansını təmin edərək, boru diametri, divar qalınlığı və material tərkibindəki dəyişikliklərə avtomatik uyğunlaşa bilər. Onlar həmçinin proqnozlaşdırıcı texniki xidmət imkanlarına malikdirlər və operatorları mümkün problemlər barədə dayandırmadan əvvəl xəbərdar edirlər.

Bu təkamül boru qidalandırıcısını qabaqcıl istehsalın kritik bir vasitəsi kimi təyin etdi və şirkətlərə daha yüksək istehsal dərəcələri, təkmilləşdirilmiş keyfiyyət və müştəri tələblərinə cavab verməkdə daha çox çeviklik əldə etməyə imkan verdi.

3. Əsas Komponentlər və Əməliyyat Prinsipləri

Boru qidalandırıcısının daxili arxitekturasını başa düşmək, müəyyən bir tətbiq üçün düzgün avadanlığın seçilməsi və effektiv texniki xidmət və problemlərin aradan qaldırılması üçün vacibdir. Dizaynlar istehsalçılar arasında fərqli olsa da, boru qidalandırıcılarının əksəriyyəti ümumi əsas komponentlər dəstini bölüşür.

3.1 Yükləmə mexanizmi

Yükləmə mexanizmi xammal boruları saxlama rəfindən və ya konveyerdən qəbul etmək və qidalanma sisteminə təqdim etmək üçün məsuliyyət daşıyır. Dizayndan asılı olaraq yükləmə mexaniki, yarı avtomatik və ya tam avtomatik ola bilər. Avtomatik yükləmə sistemləri tez-tez borular dəstəsini qaldıran və onların ayrı-ayrılıqda qidalanma yoluna yuvarlanmasına imkan verən qaldırıcı cihazdan istifadə edir.

3.2 Yem ötürücü sistemi

Besleme sürücüsü sistemi borunu emal stansiyasına irəli aparır. Bu, bir qayda olaraq, bir servo motor tərəfindən idarə olunan bir sıra gücləndirilmiş silindrlər və ya pinch-roll quruluşunu əhatə edir. Servo motor qidalanma sürəti və uzunluğu üzərində dəqiq nəzarəti təmin edərək, boru qidalandırıcısına müxtəlif boru diametrlərini və emal tələblərini yerinə yetirməyə imkan verir.

3.3 Bələdçi və Hizalama Komponentləri

Borunun emal maşınına düzgün daxil olmasını təmin etmək üçün boru qidalandırıcıya istiqamətləndirici silindrlər, yan düzləşdirmə lövhələri və düzəldici qurğular daxildir. Bu komponentlər emal qüsurlarına səbəb ola biləcək əyilmə, əyilmə və ya yanlış hizalanmanın qarşısını alır.

3.4 Nəzarət Sistemi

Müasir boru qidalandırıcıları proqramlaşdırıla bilən məntiq nəzarətçisi (PLC) və istifadəçi dostu HMI sensor ekranı ilə təchiz edilmişdir. Nəzarət sistemi qidalanma parametrlərini idarə edir, sensorlara nəzarət edir və yuxarı və aşağı axın avadanlıqları ilə əlaqə saxlayır. Bir çox sistemlər həmçinin mərkəzləşdirilmiş istehsalın idarə edilməsi üçün uzaqdan monitorinq imkanlarını ehtiva edir.

3.5 Sensorlar və Əlaqə Qurğuları

Yaxınlıq açarları, fotoelektrik sensorlar və kodlayıcılar daxil olmaqla bir sıra sensorlar boru mövqeyi, qidalanma uzunluğu və sistem statusu haqqında real vaxt rejimində rəy verir. Bu rəy qapalı dövrə nəzarətinə imkan verir, ardıcıl qidalanma dəqiqliyini və anomaliyaların erkən aşkarlanmasını təmin edir.

Bu komponentlər birlikdə yüksək dəqiqlik və etibarlılıq səviyyəsini qoruyarkən müxtəlif boru ölçüləri və materiallarını idarə edə bilən möhkəm bir sistem təşkil edir.

4. Tam Avtomatik və Yarı Avtomatik Boru Qidalandırıcıları

Boru qidalandırıcıları geniş şəkildə iki növə bölünür: tam avtomatik və yarı avtomatik. Bu konfiqurasiyalar arasında seçim istehsal həcmindən, işçi qüvvəsinin mövcudluğundan və büdcə mülahizələrindən asılıdır.

4.1 Tam Avtomatik Boru Qidalandırıcıları

Tam avtomatik boru qidalandırıcıları operatorun minimal müdaxiləsini tələb edir. Onlar jurnaldan və ya paketdən avtomatik yükləmə, ayrı-ayrı boruların fasiləsiz qidalanması və hazır parçaların avtomatik çıxarılması xüsusiyyətlərinə malikdir. Bu sistemlər ardıcıllıq və sürətin əsas olduğu yüksək həcmli istehsal mühitləri üçün idealdır. Operatorun rolu sistemin monitorinqi, HMI vasitəsilə parametrlərin tənzimlənməsi və xammal ehtiyatının artırılması ilə məhdudlaşır.

Qabaqcıl tam avtomatik qidalandırıcılar, eyni zamanda, tam avtomatlaşdırılmış istehsal elementi yaradaraq, paxlama maşınları, yivləmə qurğuları və qaynaq stansiyaları kimi aşağı axın avadanlıqları ilə inteqrasiya edə bilər.

4.2 Yarımavtomatik boru qidalandırıcıları

Yarı avtomatik boru qidalandırıcıları operatordan hər borunu əl ilə qidalanma mexanizminə yükləməyi tələb edir. Daha sonra qidalandırıcı borunun dəqiq yerləşdirilməsi və emal stansiyasına irəliləməsini öz üzərinə götürür. Bu növ qidalandırıcı aşağı həcmli istehsal üçün və ya boruların avtomatlaşdırılması çətin olan müxtəlif uzunluqlarda və ya ölçülərdə olduğu tətbiqlər üçün uyğundur. Yarı avtomatik qidalandırıcılar adətən tam avtomatik qurğulara nisbətən daha sərfəli qiymətə və onlara qulluq etmək daha asandır.

4.3 Bacarıqların müqayisəsi

Aşağıdakı cədvəl iki növ arasındakı əsas fərqləri ümumiləşdirir:

Hər iki növün müasir istehsalatda öz yeri var və qərar çox vaxt istehsal tələblərinin diqqətlə təhlilindən və əməliyyat səmərəliliyinin qaytarılmasından asılıdır.

5. Material Uyğunluğu və Tətbiq Sahəsi

TheBoru qidalandırıcıboru tipli materialların geniş spektrini idarə etmək üçün nəzərdə tutulmuşdur və onu bir çox sənayedə çox yönlü edir.

5.1 Material növləri

Boru qidalandırıcıları adətən aşağıdakılarla istifadə olunur:

• Mis borular:HVAC, santexnika və soyuducu sistemlərində istifadə olunur
• Polad borular (karbon, paslanmayan, sinklənmiş):İnşaat, avtomobil egzoz sistemləri və struktur tətbiqlərində istifadə olunur
• Alüminium borular:Aerokosmik, avtomobil istilik dəyişdiriciləri və yüngül strukturlarda istifadə olunur
• Plastik və kompozit borular:Kimyəvi emalda və telekommunikasiyada istifadə olunur
• Alaşımlı borular:Yüksək temperatur və yüksək təzyiq tətbiqlərində istifadə olunur

Boru qidalandırıcısı emal olunan xüsusi materialın səthini, sərtliyini və çəkisini uyğunlaşdırmaq üçün müvafiq tutma və istiqamətləndirici komponentlərlə təchiz olunmalıdır.

5.2 Borunun diametri və uzunluğu diapazonları

Müasir boru qidalandırıcıları kiçik diametrli borulardan (6 mm) böyük diametrli borulara (150 mm və ya daha çox) qədər müxtəlif ölçülərdə mövcuddur. Yem uzunluğu da tənzimlənə bilər, bəzi sistemlər 10 metrdən çox uzunluqları qidalandırmaq qabiliyyətinə malikdir.

5.3 Əsas Tətbiq Sənayeləri

Boru qidalandırıcılarının çox yönlü olması onları aşağıdakı sektorlarda vacib edir:

• Avtomobil:Egzoz borularının, əyləc xətlərinin, yanacaq xətlərinin və konstruktiv boruların istehsalı
• HVAC və Soyuducu:İstilik dəyişdiricilərinin, kondensator rulonlarının və soyuducu xətlərin istehsalı
• Tikinti və İnfrastruktur:İskele, tutacaqlar və konstruktiv dayaqların istehsalı
• Aerokosmik:Hidravlik boruların, yanacaq xətlərinin və struktur komponentlərin istehsalı
• Bərpa olunan enerji:Günəş paneli çərçivələrinin, külək turbininin struktur hissələrinin və geotermal boru kəmərlərinin istehsalı

Hər bir sənaye boru qidalandırıcısına avtomobil xətləri üçün yüksək sürətli əməliyyat və ya aerokosmik tətbiqlər üçün həddindən artıq dəqiqlik kimi xüsusi tələblər qoyur. Müasir boru qidalandırıcılarının modul dizaynı onları bu müxtəlif tələblər üçün fərdiləşdirməyə imkan verir.

6. Kəsmə və formalaşdırma sistemləri ilə inteqrasiya

Boru qidalandırıcı nadir hallarda təcrid vəziyyətində işləyir; adətən kəsmə, formalaşdırma, paxlama və ya qaynaq avadanlığını ehtiva edən istehsal xəttinin bir hissəsidir. Düzgün inteqrasiya qüsursuz material axınına nail olmaq və ümumi məhsuldarlığı artırmaq üçün çox vacibdir.

6.1 Kəsmə maşınları ilə sinxronizasiya

Tipik bir kəsmə xəttində boru qidalandırıcı borunu əvvəlcədən müəyyən edilmiş uzunluğa irəliləyir, sonra kəsici maşın - tez-tez yüksək sürətli dairəvi mişar və ya lazer kəsici - kəsməni yerinə yetirərkən fasilə verir. Sonra qidalandırıcı növbəti seqmenti irəliləyir. Bu sinxron əməliyyat tez-tez Profinet və ya EtherCAT kimi fieldbus interfeysi vasitəsilə qidalandırıcı nəzarətçi ilə kəsici maşının idarəetmə sistemi arasında dəqiq əlaqə tələb edir.

6.2 Formalaşdırma və Son Bitirmə Avadanlığı ilə Koordinasiya

Borunun əyilməsini, məşəldə yandırılmasını və ya yivlərin çəkilməsini tələb edən tətbiqlər üçün boru qidalandırıcı borunu düzgün istiqamətdə və düzgün vaxtda formalaşdırma stansiyasına çatdırmalıdır. Qabaqcıl sistemlər, mürəkkəb çox addımlı əməliyyatları həyata keçirməyə imkan verən, formalı kalıpa daxil olmamışdan əvvəl borunu müəyyən bir bucaqla döndərə bilən servo idarə olunan yerləşdirməni özündə birləşdirir.

6.3 İstifləyicilər və Konveyerlərlə inteqrasiya

Emal edildikdən sonra, hazır borular bir qayda olaraq bir yığınlayıcı və ya konveyer sistemi ilə çıxarılır. Boru qidalandırıcısının idarəetmə sistemi hamar ötürülməni təmin etmək və darboğazların qarşısını almaq üçün bu aşağı axın cihazları ilə koordinasiya edə bilər.

6.4 İnsan-Maşın İnterfeysinin (HMI) Rolu

HMI bütün inteqrasiya edilmiş sistemin qurulması və monitorinqi üçün mərkəzi nöqtə kimi xidmət edir. Operatorlar istədiyiniz kəsmə uzunluqlarını, qidalanma sürətlərini və digər parametrləri daxil edə bilər və HMI real vaxt vəziyyəti, həyəcan siqnalları və istehsal saylarını göstərir. Müasir HMI-lərə tez-tez sensor ekran interfeysləri və intuitiv qrafika daxildir, əməliyyatı sadələşdirir və yeni operatorlar üçün öyrənmə əyrisini azaldır.

7. Baxım, Etibarlılıq və Əməliyyat Mülahizələri

Uzun xidmət müddətini və ardıcıl performansını təmin etmək üçün boru qidalandırıcısına müntəzəm texniki qulluq vacibdir. Aşağıdakı təcrübələr tövsiyə olunur:

7.1 Profilaktik Baxım Cədvəli

Strukturlaşdırılmış profilaktik baxım proqramına aşağıdakılar daxil olmalıdır:

• Gündəlik yoxlamalar:Rolların vəziyyətini yoxlayın, qeyri-adi səs-küy və ya vibrasiyanı yoxlayın və HMI oxunuşlarını yoxlayın
• Həftəlik texniki qulluq:Hərəkət edən hissələri yağlayın, sensorları təmizləyin və istiqamətləndirici komponentlərin düzülməsini yoxlayın
• Aylıq yoxlamalar:Kəmər və ya zəncir gərginliyini yoxlayın, fövqəladə dayandırma funksiyalarını yoxlayın və həyəcan tarixçəsini nəzərdən keçirin
• Rüblük xidmət:Servo mühərrikləri, sürət qutularını və idarəetmə sisteminin birləşmələrini dərindən yoxlayın
• İllik əsaslı təmir:Roliklər, rulmanlar və sürücü kəmərləri kimi köhnəlmiş hissələri dəyişdirin və əks əlaqə cihazlarını yenidən kalibrləyin

7.2 Ümumi problemlər və problemlərin aradan qaldırılması

Bəzi tipik əməliyyat problemlərinə aşağıdakılar daxildir:

• Uyğun olmayan yem uzunluğu:Çox vaxt enkoderin yanlış hizalanması, rulonun sürüşməsi və ya köhnəlmiş sürücü komponentləri səbəb olur
• Boru səthinin işarələri:Çirkli və ya zədələnmiş bələdçi silindrlər nəticəsində
• Emal maşınına daxil olan borunun yanlış hizalanması:Adətən köhnəlmiş bələdçilərə və ya düzgün tənzimlənməməsinə görə
• Qidalandırıcı və kəsici maşın arasında əlaqə xətaları:Adətən kabellərin və PLC proqram parametrlərinin yoxlanılması ilə həll edilir

7.3 Təhlükəsizlik xüsusiyyətləri

Müasir boru qidalandırıcıları işıq pərdələri, fövqəladə dayandırma düymələri və qoruyucular açıq olduqda işləməyə mane olan təhlükəsizlik blokları da daxil olmaqla bir çox təhlükəsizlik xüsusiyyətləri ilə təchiz edilmişdir. Bu təhlükəsizlik sistemləri üzrə düzgün təlim bütün operatorlar üçün vacibdir.

7.4 İş vaxtı və Etibarlılığın Maksimallaşdırılması

Etibarlılığı artırmaq üçün istehsalçılar orijinal əvəzedici hissələrdən istifadə etməyi, kritik ehtiyat hissələrinin ehtiyatını saxlamağı və təmiz iş mühitini saxlamağı tövsiyə edir. Bundan əlavə, avadanlıq istehsalçısı tərəfindən təmin edilən proqram yeniləmələri performansı yaxşılaşdıra və yeni funksionallıq əlavə edə bilər.
